VMC標準系列
-
BV系列
-
重載型
-
高精型

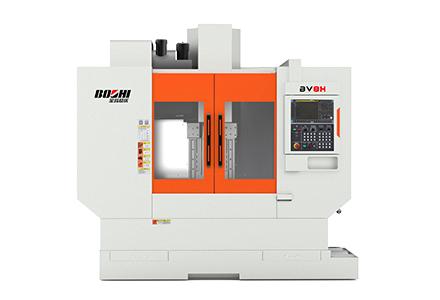

BV642H、BV852H、BV8H、BV1162H立式加工中心是一款高速度、高精度的三軸線軌立式加工中心，X/Y/Z三軸采用滾柱線軌，Z軸無配重平衡結構，整機高速高精，穩定可靠。用于閥類、凸輪、模具、板盤類和箱體類零件的銑、鉆、擴、鏜、攻、锪等加工工序；既可用于中小批量多品種加工生產，也可以進入自動線進行批量生產。
產品特點：
1）Y軸兩導軌采用大跨距設計，工作臺在X軸全行程范圍內，重心均在兩導軌之間，保證了機床高精度、高剛性。
2）采用獨立內防護支撐結構，保證了線軌的精度和壽命。
3） 移動部件采用輕量化設計，確保進給響應速度。
4）絲杠采用雙向肩面定位結構，提高軸向剛性，保證進給軸運動的平穩性、可靠性和精度持久性。
5）標配主軸環噴，保證加工冷卻效果，提升加工質量。
6）Z軸無配重結構，采用大規格帶抱閘伺服電機，快移速度高、響應快。
7）整機采用全封閉防護結構。
適用行業：
適用于汽車、摩托車、模具、通訊、醫療器材、儀器儀表等行業。
|
項目 |
單位 |
BV642H |
BV852H |
BV8H |
BV1162H |
|
|
工作臺 |
工作臺面積（寬X長） |
mm |
420×800 |
520×1000 |
550×1000 |
620×1300 |
|
T型槽（數量-尺寸×間距） |
mm |
3-18（H8） |
5-18（H8） |
5-18（H8） |
5-18（H8） |
|
|
最大承重 |
kg |
500 |
600 |
500 |
1000 |
|
|
T型槽間距 |
mm |
125 |
90 |
90 |
100 |
|
|
主軸 |
主軸錐孔 |
/ |
BT40 |
BT40 |
BT40 |
BT40 |
|
主軸電機功率 |
kW |
7.5/11（FANUC） |
7.5/11（FANUC） |
|||
|
主軸最高轉速 |
r/min |
10000（可選12000） |
8000（可選12000） |
|||
|
行程 |
X軸左右行程 |
mm |
600 |
800 |
800 |
1100 |
|
Y軸前后行程 |
mm |
400 |
550 |
550 |
650 |
|
|
Z軸上下行程 |
mm |
500 |
600 |
550 |
650 |
|
|
加工范圍 |
主軸中心至立柱導軌距離 |
mm |
480 |
570 |
590 |
690 |
|
主軸端至工作臺面距離 |
mm |
110-610 |
110-710 |
120-670 |
130-780 |
|
|
進給 |
最大切削進給速度 |
mm/min |
10000 |
|||
|
X、Y、Z軸快速移動速度 |
m/min |
48/48/48 |
48/48/32 |
|||
|
刀庫
|
刀庫容量(圓盤) |
pcs |
24 |
|||
|
最大刀具重量 |
kg |
8 |
||||
|
最大刀具尺寸 |
mm |
Φ80×250 |
||||
|
精度 |
X、Y、Z軸定位精度 |
mm |
0.006 |
0.006 |
0.014 |
0.01 |
|
X、Y、Z軸重復定位精度 |
mm |
0.005 |
0.005 |
0.010/0.007/0.010 |
0.008 |
|
|
其它 |
氣源流量（ANR） |
L/min |
350 |
|||
|
氣壓 |
MPa |
0.6-0.8 |
||||
|
機床毛重 |
kg |
4300 |
6000 |
5000 |
8000 |
|
|
機床凈重 |
kg |
4000 |
5500 |
4500 |
7600 |
|
|
外形尺寸（不含排屑器） |
mm |
2350×2150×2450 |
2800× 2300×3100 |
2650× 2280×2750 |
3430×3350×3200 |
|
